Tìm hiểu về dòng Omniswitch OS2260 của Alcatel-Lucent Enterprise

Alcatel-Lucent OmniSwitch OS2260 là dòng switch Gigabit WebSmart được thiết kế cho hệ thống mạng doanh nghiệp, văn phòng, WiFi, IP Phone và các mô hình mạng hội tụ. Dòng sản phẩm gồm các phiên bản 10, 24 và 48 cổng Gigabit, đồng thời có cả model thường và model hỗ trợ PoE+.

Điểm đáng chú ý của OmniSwitch OS2260 là sự kết hợp giữa kết nối Gigabit, uplink SFP, các tính năng quản trị mạng, QoS, bảo mật và khả năng cấp nguồn PoE+ trên các model P. Alcatel-Lucent Enterprise định vị OS2260 hướng tới các mạng doanh nghiệp cần hiệu năng và tính năng mạng ở cấp độ doanh nghiệp nhưng sử dụng giao diện quản trị WebSmart đơn giản hơn so với các dòng switch quản trị cao cấp.

Nếu đang tìm các phiên bản cụ thể, bạn có thể xem Switch Alcatel-Lucent OS2260 để tham khảo các model OS2260-10, P10, 24, P24, 48 và P48.

Alcatel-Lucent Omniswitch OS2260 family

1. OmniSwitch OS2260 là gì?

OmniSwitch OS2260 là dòng switch Ethernet Gigabit thuộc danh mục OmniSwitch của Alcatel-Lucent Enterprise.

OS2260 được phát triển theo hướng WebSmart Switch, cung cấp khả năng quản trị thông qua giao diện Web cùng nhiều tính năng mạng cần thiết cho hệ thống doanh nghiệp.

OS2260 hỗ trợ các cổng Ethernet tốc độ 10/100/1000 Mbps, cổng uplink SFP 1Gbps và có cả phiên bản PoE+ lẫn không PoE phù hợp với tùng nhu cầu thiết kế hệ thống mạng cho doanh nghiệp. Dòng sản phẩm hiện gồm:

  • OS2260-10
  • OS2260-P10
  • OS2260-24
  • OS2260-P24
  • OS2260-48
  • OS2260-P48

Các model có ký hiệu P là phiên bản PoE+, trong khi các model không có P là phiên bản không PoE.

Điều này giúp OS2260 có thể được triển khai từ các tủ mạng nhỏ đến hệ thống mạng có hàng chục tủ thiết bị đầu cuối.

2. OmniSwitch OS2260 có những model nào?

Dòng OS2260 được chia thành ba nhóm kích thước chính: 8, 24 và 48 cổng.

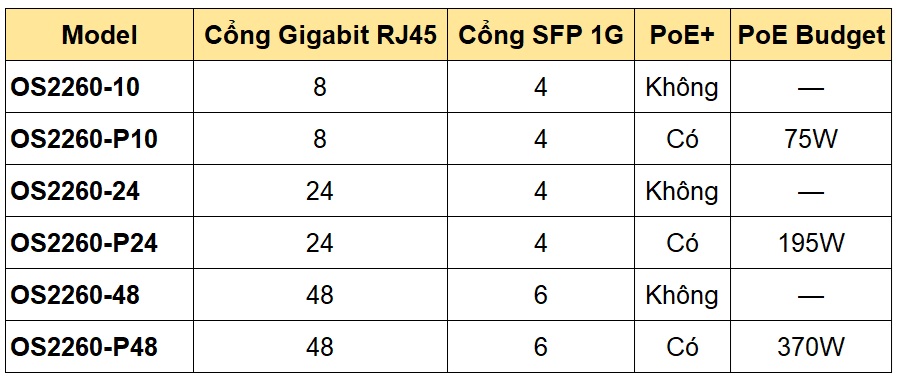

Các model thuộc dòng omniswitch OS2260

3. Cấu hình cổng của Alcatel-Lucent Omniswitch OS2260

Cổng Ethernet Gigabit

Các cổng RJ45 trên OS2260 hỗ trợ tốc độ 10/100/1000 Mbps, cho phép kết nối các thiết bị phổ biến như:

  • Máy tính.
  • Máy in mạng.
  • Server.
  • Access Point.
  • Điện thoại IP.
  • Camera IP.
  • NAS.
  • Các switch mạng khác.

Các model 24 và 48 cổng đặc biệt phù hợp với những hệ thống có số lượng thiết bị đầu cuối lớn hơn.

Cổng SFP 1G

OS2260 được trang bị các cổng 1G SFP uplink.

OS2260-10 và OS2260-P10 có 4 cổng SFP; OS2260-24 và OS2260-P24 có 4 cổng SFP; OS2260-48 và OS2260-P48 có 6 cổng SFP.

Các cổng này có thể được sử dụng cho kết nối uplink giữa switch với hệ thống mạng phía trên hoặc kết nối bằng cáp quang khi khoảng cách giữa các thiết bị lớn.

Ví dụ:

Máy tính / IP Phone / WiFi → OS2260 → SFP → Core Switch

Mô hình này phù hợp với hệ thống có nhiều tủ mạng hoặc mạng triển khai trên nhiều tầng.

4. OS2260 có PoE+ không?

Có, nhưng chỉ các model P trong dòng OS2260 hỗ trợ PoE+. Với các model hỗ trợ cấp nguồn qua mạng sẽ giúp cho việc thiết kế hệ thống Wifi, tổng đài ip, hệ thống CCTV được thuận tiện và dễ dàng

Các model PoE+ gồm:

Ngân sách PoE lần lượt là 75W, 195W và 370W.

PoE+ cho phép switch truyền dữ liệu và cấp nguồn cho thiết bị tương thích thông qua cùng một đường cáp Ethernet.

Điều này đặc biệt hữu ích trong các hệ thống triển khai:

WiFi Access Point

Access Point có thể nhận nguồn từ switch PoE thay vì sử dụng adapter nguồn riêng.

Điện thoại IP

Trong hệ thống tổng đài IP, switch PoE có thể cấp nguồn cho nhiều điện thoại IP tại các vị trí làm việc.

Camera IP

Các camera hỗ trợ PoE có thể nhận nguồn trực tiếp từ switch, giúp giảm số lượng đường dây cấp điện riêng.

Tuy nhiên, khi lựa chọn model PoE, cần tính toán tổng công suất thực tế của các thiết bị đầu cuối, không chỉ dựa trên số lượng cổng PoE.

5. Tính năng quản trị mạng của OmniSwitch OS2260

Một điểm khác biệt quan trọng của OS2260 so với switch Gigabit thông thường là khả năng quản trị và các tính năng mạng tích hợp.

Alcatel-Lucent Enterprise mô tả OS2260 là dòng WebSmart, cung cấp giao diện quản trị Web đơn giản, đồng thời hỗ trợ các tính năng như QoS, ACL, xác thực 802.1X/MAC và static routing.

QoS

QoS giúp hệ thống phân loại và xử lý lưu lượng theo mức độ ưu tiên.

Trong môi trường có nhiều loại lưu lượng như:

  • Data.
  • Voice.
  • Video.
  • WiFi.

QoS đặc biệt hữu ích khi cần ưu tiên lưu lượng thoại hoặc các ứng dụng thời gian thực.

ACL

ACL có thể được sử dụng để kiểm soát lưu lượng dựa trên các điều kiện được cấu hình.

Đây là một thành phần quan trọng trong việc phân tách và kiểm soát truy cập giữa các nhóm thiết bị trong mạng.

802.1X và MAC Authentication

OS2260 hỗ trợ các cơ chế xác thực như 802.1X và MAC Authentication, phù hợp với các hệ thống cần kiểm soát thiết bị truy cập vào mạng.

Static Routing

Dòng OS2260 hỗ trợ khả năng static routing, cho phép triển khai một số mô hình định tuyến đơn giản mà không nhất thiết phải sử dụng router riêng cho mọi nhu cầu kết nối giữa các mạng.

6. OS2260 hỗ trợ quản lý mạng như thế nào?

OS2260 được thiết kế với giao diện quản trị WebSmart, phù hợp với các doanh nghiệp muốn quản lý switch thông qua giao diện trực quan thay vì cấu hình hoàn toàn bằng CLI.

Ngoài quản trị trực tiếp, Alcatel-Lucent Enterprise cũng cho biết OS2260 có khả năng kết nối với OmniVista Cirrus, nền tảng quản lý mạng dựa trên cloud của hãng.

Điều này mở ra hai hướng triển khai:

Quản trị tại thiết bị

→ Đăng nhập giao diện quản trị của switch.

Quản lý tập trung

→ Sử dụng nền tảng quản lý mạng phù hợp của hệ sinh thái Alcatel-Lucent Enterprise.

Đối với doanh nghiệp có nhiều switch tại nhiều địa điểm, khả năng quản lý tập trung có thể giúp đơn giản hóa việc giám sát và quản trị hạ tầng.

7. OS2260 dùng cho hệ thống WiFi như thế nào?

Một ứng dụng phổ biến của OS2260 là làm switch kết nối cho hệ thống WiFi doanh nghiệp.

Với Access Point hỗ trợ PoE, có thể sử dụng các model OS2260-P.

Mô hình:

Firewall/Router → Core Switch → OS2260-P → Access Point

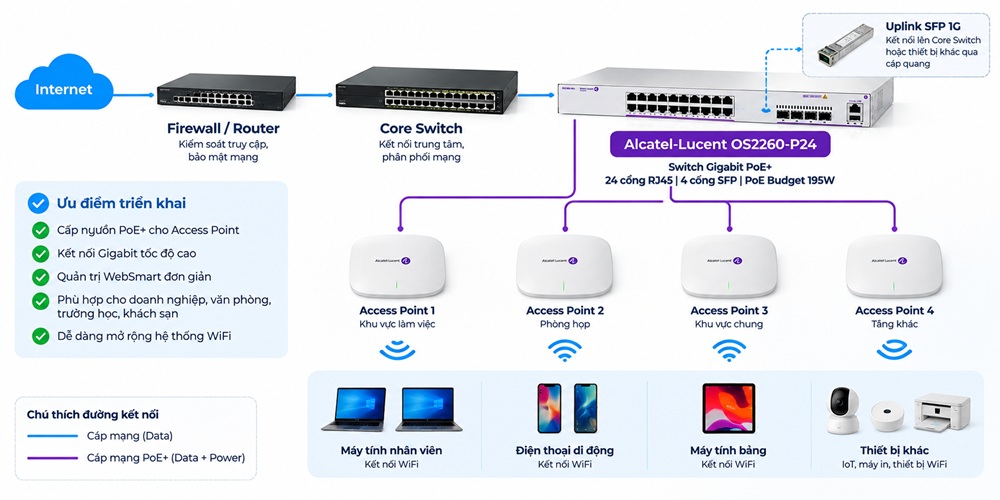

alcatel-lucent omniswitch os2260 dùng trong thiết kế hệ thống wifi

Trong đó OS2260-P vừa truyền dữ liệu vừa cấp nguồn cho Access Point.

Khi thiết kế hệ thống cần kiểm tra:

  • Số lượng Access Point.
  • Công suất PoE của từng Access Point.
  • Tổng PoE budget của switch.
  • Băng thông uplink.
  • Khoảng cách giữa switch và Access Point.
  • Kiến trúc VLAN của hệ thống WiFi.

Ví dụ, OS2260-P24 có PoE budget 195W, trong khi OS2260-P48 có PoE budget 370W.

8. OS2260 dùng cho hệ thống IP Phone

Trong hệ thống thoại IP, switch PoE giúp đơn giản hóa việc cấp nguồn cho điện thoại.

Mô hình cơ bản:

Firewall → Core Switch → OS2260-P/IP-PBX → IP Phone

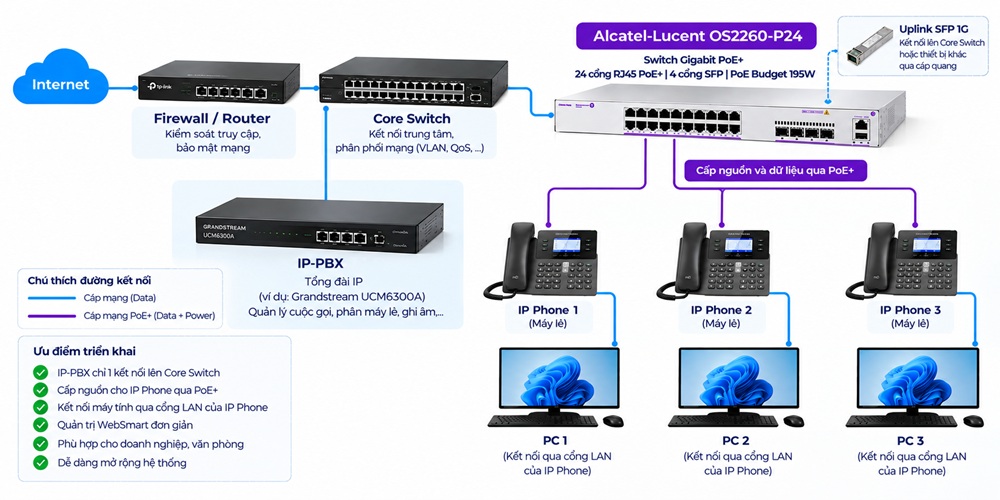

Alcatel-Lucent Omniswitch os2260 dùng thiết kế hệ thống điện thoại ip phone

Một số hệ thống còn triển khai máy tính thông qua điện thoại IP:

OS2260-P → IP Phone → PC

Khi đó, hệ thống mạng có thể kết hợp VLAN Voice và VLAN Data để phân tách lưu lượng thoại và dữ liệu.

Đây là một trong những nhóm ứng dụng phù hợp với định hướng của dòng OS2260 dành cho unified communications, trong đó có IP telephony và video.

9. OS2260 có phù hợp cho hệ thống camera IP không?

Các model PoE+ của OS2260 hỗ trợ rất tốt hệ thống camera IP hỗ trợ PoE.

Tuy nhiên, cần tính toán hệ thống theo tổng thể.

Ví dụ:

24 camera × 8W = 192W

Trong trường hợp này, chỉ nhìn vào việc switch có 24 cổng PoE là chưa đủ. Cần đối chiếu mức tiêu thụ điện với PoE budget 195W của OS2260-P24, đồng thời dành biên công suất phù hợp cho điều kiện vận hành thực tế. Datasheet của nhà sản xuất xác định OS2260-P24 có PoE budget 195W.

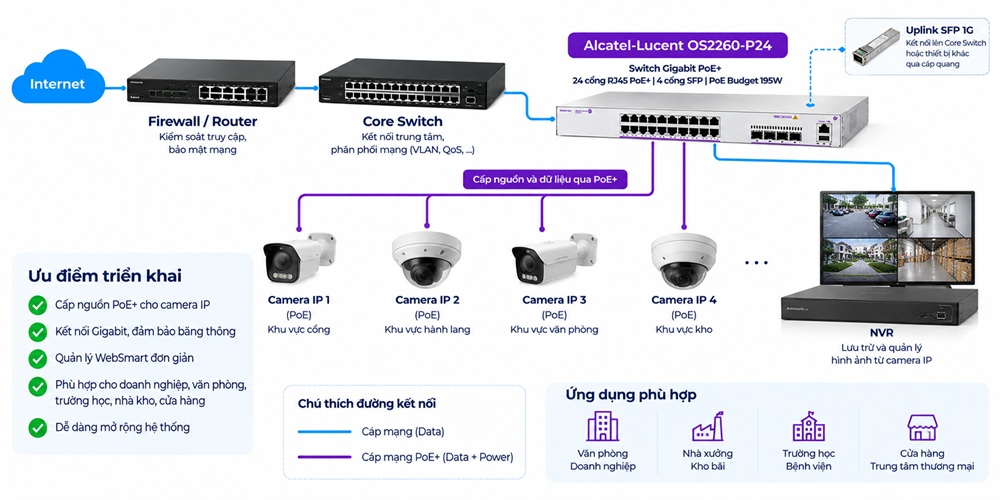

Alcatel-Lucent Omniswitch os2260 dùng thiết kế hệ thống camera IP

Ngoài công suất PoE, hệ thống camera còn cần xem xét:

  • Băng thông camera.
  • Độ phân giải.
  • Bitrate.
  • Số lượng camera.
  • Uplink về NVR/VMS.
  • VLAN camera.
  • Khoảng cách cáp.

Vì vậy, OS2260-P nên được lựa chọn dựa trên cả PoE budget và băng thông, không chỉ số lượng cổng.

10. OS2260 phù hợp với những hệ thống mạng nào?

Dòng OmniSwitch OS2260 có thể được sử dụng trong nhiều mô hình mạng doanh nghiệp.

Văn phòng

Kết nối:

  • PC.
  • Máy in.
  • IP Phone.
  • WiFi.
  • Server/NAS.

Doanh nghiệp nhiều phòng ban

Có thể triển khai VLAN để phân tách:

  • VLAN Data.
  • VLAN Voice.
  • VLAN Guest.
  • VLAN Camera.
  • VLAN Management.

Hệ thống WiFi

Các model P có thể cấp nguồn cho Access Point PoE.

Hệ thống IP Telephony

PoE giúp đơn giản hóa việc cấp nguồn cho IP Phone.

Hệ thống camera

Các model PoE có thể được sử dụng làm switch truy cập cho camera IP PoE nếu tổng công suất và băng thông đáp ứng yêu cầu.

Hệ thống nhiều tủ mạng

Cổng SFP 1G có thể được sử dụng làm uplink giữa các switch hoặc kết nối về mạng trung tâm.

11. Nên chọn OS2260-10, OS2260-24 hay OS2260-48?

Việc lựa chọn không nên chỉ dựa vào số lượng thiết bị hiện tại mà nên tính thêm khả năng mở rộng.

Khi nào chọn OS2260-10?

OS2260-10 có 8 cổng Gigabit RJ45 và 4 SFP, phù hợp với các vị trí mạng nhỏ hoặc tủ mạng phụ.

Nếu cần PoE+, có thể xem xét OS2260-P10, với 8 cổng PoE+ và PoE budget 75W.

Khi nào chọn OS2260-24?

OS2260-24 có 24 cổng Gigabit RJ45 và 4 SFP.

Đây là cấu hình phù hợp khi hệ thống có số lượng thiết bị đầu cuối ở mức trung bình và không yêu cầu switch cấp nguồn PoE.

Nếu cần PoE+, có thể xem xét OS2260-P24, với 24 cổng PoE+ và PoE budget 195W.

Khi nào chọn OS2260-48?

OS2260-48 có 48 cổng Gigabit RJ45 và 6 SFP.

Model này phù hợp với tủ mạng có số lượng thiết bị lớn hơn, giúp giảm số lượng switch cần triển khai.

Nếu cần PoE+, có thể xem xét OS2260-P48, với 48 cổng PoE+ và PoE budget 370W.

12. Bảng lựa chọn nhanh OmniSwitch OS2260

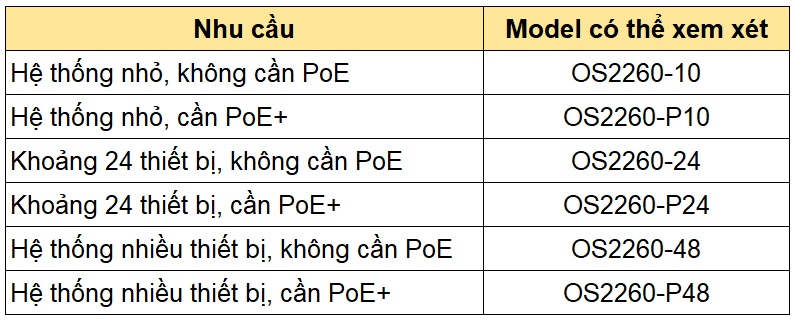

bảng lựa chon các model của omniswtich os2260 theo nhu cầu sử dụng

Đây là bảng định hướng ban đầu. Khi triển khai thực tế, cần kiểm tra thêm công suất PoE, băng thông uplink, VLAN, khoảng cách kết nối và yêu cầu mở rộng.

13. Điểm cần lưu ý khi triển khai OS2260

1. Kiểm tra PoE budget

Nếu chọn model P, cần tính tổng công suất của tất cả thiết bị PoE.

Không nên tính vừa sát mức ngân sách tối đa.

2. Kiểm tra uplink

Các model OS2260 sử dụng uplink SFP 1G. Nếu hệ thống có lưu lượng lớn giữa access switch và core, cần đánh giá băng thông uplink phù hợp với thiết kế mạng.

3. Tính đến khả năng mở rộng

Nếu hiện tại có 18 thiết bị nhưng dự kiến mở rộng lên 30 thiết bị, lựa chọn switch 24 cổng có thể khiến hệ thống phải bổ sung switch trong tương lai.

4. Phân tách VLAN

Với hệ thống doanh nghiệp có nhiều nhóm thiết bị, nên thiết kế VLAN ngay từ đầu thay vì chỉ sử dụng một mạng LAN phẳng.

5. Kiểm tra môi trường lắp đặt

Một số model OS2260 có thiết kế fanless, trong khi các model khác sử dụng quạt. Datasheet cho thấy OS2260-10, P10 và 24 là fanless; P24, 48 và P48 sử dụng quạt tốc độ biến thiên.

Điều này cần được cân nhắc nếu switch được lắp trong văn phòng, phòng họp hoặc các vị trí yêu cầu độ ồn thấp.

14. OmniSwitch OS2260 có phù hợp với doanh nghiệp vừa và nhỏ?

OS2260 có các cấu hình 8, 24 và 48 cổng RJ45, cùng tùy chọn PoE+ và uplink SFP, nên có thể đáp ứng nhiều mô hình mạng doanh nghiệp khác nhau. Nhà sản xuất định vị dòng sản phẩm này cho kết nối mạng doanh nghiệp, WiFi và các ứng dụng unified communications, đồng thời nhấn mạnh giao diện WebSmart đơn giản hơn so với các dòng managed switch cao cấp.

Tuy nhiên, việc lựa chọn OS2260 cần dựa trên yêu cầu thực tế của hệ thống thay vì chỉ dựa vào thương hiệu hoặc số lượng cổng.

Các yếu tố nên xác định trước gồm:

Số lượng thiết bị → PoE → công suất PoE → uplink → VLAN → yêu cầu quản trị → khả năng mở rộng.

15. Câu hỏi thường gặp về OmniSwitch OS2260

OmniSwitch OS2260 là switch gì?

OmniSwitch OS2260 là dòng switch Gigabit WebSmart của Alcatel-Lucent Enterprise, cung cấp các model 8, 24 và 48 cổng Gigabit RJ45, cùng các cổng uplink SFP 1G và tùy chọn PoE+.

OS2260 có những model nào?

Dòng sản phẩm gồm OS2260-10, OS2260-P10, OS2260-24, OS2260-P24, OS2260-48 và OS2260-P48.

OS2260-P10 có bao nhiêu cổng PoE?

OS2260-P10 có 8 cổng Gigabit RJ45 PoE+ và 4 cổng SFP 1G, với PoE budget 75W.

OS2260-P24 có PoE budget bao nhiêu?

OS2260-P24 có 24 cổng PoE+ và PoE budget 195W.

OS2260-P48 có bao nhiêu công suất PoE?

OS2260-P48 có PoE budget 370W, cùng 48 cổng Gigabit PoE+ và 6 cổng SFP 1G.

OS2260 có cổng SFP không?

Có. OS2260-10/P10 và OS2260-24/P24 có 4 cổng SFP 1G; OS2260-48/P48 có 6 cổng SFP 1G.

OS2260 có dùng được cho Access Point không?

Có. Với Access Point hỗ trợ PoE+, có thể sử dụng các model OS2260-P. Cần kiểm tra công suất tiêu thụ của Access Point và tổng PoE budget của switch trước khi triển khai.

Kết luận

Alcatel-Lucent OmniSwitch OS2260 là dòng switch Gigabit WebSmart có cấu hình đa dạng, từ các model nhỏ 8 cổng RJ45 đến phiên bản 24 và 48 cổng, đồng thời có lựa chọn PoE+ và uplink SFP 1G.

Điểm quan trọng khi tìm hiểu OS2260 không chỉ nằm ở số lượng cổng mà còn ở cách thiết bị được đưa vào kiến trúc mạng.

Nếu hệ thống không cần PoE, có thể xem xét các model OS2260-10, OS2260-24 hoặc OS2260-48.

Nếu cần cấp nguồn cho Access Point, IP Phone hoặc thiết bị PoE khác, có thể xem xét OS2260-P10, OS2260-P24 hoặc OS2260-P48, sau khi tính toán tổng PoE budget.

Nếu hệ thống có nhiều tủ mạng hoặc cần kết nối bằng cáp quang, cần xem xét thêm số lượng cổng SFP uplink của từng model.

Xem chi tiết các phiên bản tại Alcatel-Lucent Omniswitch OS2260 để tiếp tục lựa chọn model phù hợp với quy mô hệ thống.
