Dây Cáp Mạng CommScope UTP Cat6 PN: 1427254-6

Dây Cáp Mạng CommScope Cat6 PN: 1427254-6

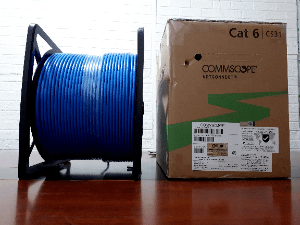

Dây cáp mạng Cat6 CommScope 1427254-6 là sản phẩm cáp mạng đồng thuộc dòng NETCONNECT® của CommScope, được thiết kế cho hệ thống cáp mạng ngang trong hạ tầng mạng LAN. Sản phẩm sử dụng cấu trúc U/UTP gồm 4 đôi dây xoắn, lõi đồng đặc 23 AWG, vỏ PVC màu xanh dương và quy cách đóng gói khoảng 305 m/cuộn.

Nếu doanh nghiệp đang tìm kiếm dây cáp mạng CommScope Cat6 1427254-6 để triển khai mạng nội bộ, kết nối thiết bị văn phòng hoặc xây dựng hạ tầng mạng cho công trình, việc nắm rõ mã sản phẩm, cấu tạo và thông số kỹ thuật sẽ giúp lựa chọn vật tư phù hợp với yêu cầu thực tế.

1. Quy cách đóng gói cáp mạng Commscope CAT6:

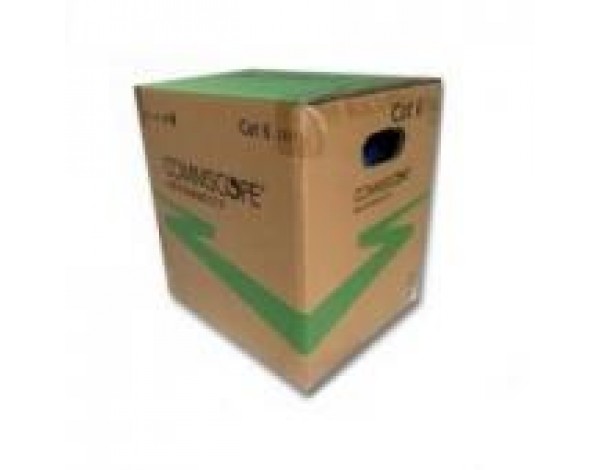

• Cáp mạng Cat6 LS UTP được đóng trong thùng carton với chiều dài là 305m. Trên thùng in đầy đủ các thông số về sợi cáp cũng như các loại tem chống hàng giả, tem chứng chỉ về chất lượng, ISO
• Cáp mạng Cat6 UTP được cấu tạo bởi 8 sợi nguyên chất với vỏ bọc PVC/LSZH chống cháy, các sợi được xoắn với nhau thành từng cặp với bước xoắn 16 lần/102mm

2. Thông số kỹ thuật của dây cáp mạng Commscope UTP CAT6:

• Thương hiệu: CommScope
• Mã sản phẩm: 1427254-6
• Mã cáp: CS31CM
• Dòng sản phẩm: NETCONNECT®
• Phân loại: Category 6 (Cat6)
• Chủng loại: Cáp UTP (Unshielded/Unshielded Twisted Pair), không có vỏ bọc chống nhiễu
• Số đôi dây: 4 đôi, tổng cộng 8 lõi
• Tốc độ truyền dữ liệu 1GBps ở băng thống 250Mhz với khoảng cách từ 70-100m
• Đường kính lõi: 23AWG
• Vật liệu cách điện: Polyolefin
• Tiêu chuẩn chống cháy CM
• Tiêu chuẩn TIA/EIA-568B.2
• Tiêu chuẩn bảo vệ môi trường RoHS
• Điện dung: 5.6nF/100m
• Trở kháng: 100 Ohm +/-15%
• Điện trở dây dẫn: 9.38 Ohm max 100m
• Độ trễ đường truyền: 536ns/100m max@100MHZ
•  Độ uốn cong: Gấp 4 lần đường kính cá
• Vỏ bọc cách điện chống cháy PVC/LSZH
• Dải nhiệt hoạt động tốt: -20-60 độ C
• Màu cáp: Xanh dương

​Đặc điểm của cáp mạng CommScope Cat6 1427254-6

Cấu trúc U/UTP gồm 4 đôi dây xoắn

Cáp mạng CommScope Cat6 1427254-6 sử dụng cấu trúc U/UTP với 4 đôi dây xoắn. Sản phẩm không có lớp chống nhiễu tổng thể bằng kim loại, vì vậy việc thiết kế đường cáp cần tính đến môi trường lắp đặt, nguồn gây nhiễu và yêu cầu kỹ thuật của hệ thống.

Cấu trúc này có thể được xem xét cho các tuyến cáp mạng LAN trong văn phòng và công trình có điều kiện thi công phù hợp. Khi lắp đặt, cần hạn chế đi cáp sát nguồn điện hoặc thiết bị có khả năng gây nhiễu điện từ và tuân thủ hướng dẫn thi công của nhà sản xuất.

Lõi đồng đặc 23 AWG

Một đặc điểm quan trọng của dây cáp mạng Cat6 CommScope là lõi dẫn bằng đồng trần, dạng solid, kích thước 23 AWG theo tài liệu hãng. Đây là thông tin cần thiết khi lựa chọn phụ kiện đấu nối và thiết kế hệ thống cáp ngang cố định.

Khi thi công, cần sử dụng patch panel, ổ cắm mạng và phụ kiện tương thích với loại cáp lõi đặc. Chất lượng đầu nối, kỹ thuật bấm đấu và việc kiểm tra tuyến cáp sau lắp đặt đều ảnh hưởng đến hiệu quả vận hành của hệ thống.

Vỏ PVC màu xanh dương

Mã sản phẩm 1427254-6 có lớp vỏ ngoài bằng PVC màu xanh dương. Màu vỏ giúp nhận diện tuyến cáp và hỗ trợ phân loại hệ thống dây dẫn trong quá trình thi công, bảo trì.

Cần phân biệt rõ phiên bản PVC này với các loại cáp LSZH hoặc cáp có yêu cầu chống cháy đặc biệt. Nếu công trình có quy định riêng về khói, khí halogen hoặc tiêu chuẩn phòng cháy, đơn vị triển khai cần kiểm tra đúng mã hàng và hồ sơ chứng nhận trước khi đặt mua.

Cuộn cáp khoảng 305 m

Chiều dài danh định của cáp là 304,8 m, tương đương 1.000 ft. Quy cách này giúp đơn vị thi công lập dự toán vật tư và phân chia tuyến cáp thuận tiện hơn.

Để tính số cuộn cần mua, nên thống kê số điểm mạng, chiều dài từng tuyến, đường đi thực tế và phần dự phòng thi công. Cách tính này giúp hạn chế thiếu vật tư hoặc tồn dư quá nhiều sau khi hoàn thành công trình.

3. Ứng dụng của cáp mạng CommScope UTP CAT6

• Xây dựng hệ thống mạng LAN
• Xây dựng hệ thống mạng IP CTV
• Xây dựng hệ thống mạng VoIP
• Xây dựng hệ thống mạng IPTV

​Hệ thống mạng LAN văn phòng

Cáp mạng CommScope Cat6 1427254-6 có thể được xem xét cho hạ tầng mạng LAN kết nối máy tính, máy in mạng và các thiết bị đầu cuối. Việc lựa chọn cần dựa trên yêu cầu truyền dẫn, sơ đồ mạng và điều kiện lắp đặt của từng công trình.

Dây cáp mạng CommScope Cat6 PN 1427254-6 có thể được sử dụng để xây dựng hệ thống cáp mạng ngang, kết nối máy tính, máy in mạng, điểm truy cập Wi-Fi và các thiết bị đầu cuối trong văn phòng. Để hệ thống hoạt động ổn định, cần kết hợp cáp mạng với switch, router và các thiết bị phù hợp với quy mô triển khai. Bạn có thể tham khảo danh mục thiết bị mạng tại LAB Việt Nam để lựa chọn thiết bị phù hợp với nhu cầu sử dụng.

Hạ tầng mạng doanh nghiệp

Đối với doanh nghiệp, văn phòng và dự án triển khai mạng nội bộ, sử dụng cáp có mã sản phẩm và thông số rõ ràng giúp thuận tiện hơn trong khâu lập danh mục vật tư, quản lý hồ sơ và nghiệm thu.

Hệ thống tổng đài IP và điện thoại IP

Dây cáp mạng CommScope Cat6 PN 1427254-6 có thể được sử dụng để kết nối điện thoại IP với switch mạng và hạ tầng mạng LAN, phục vụ hệ thống liên lạc nội bộ cho văn phòng, doanh nghiệp, khách sạn, bệnh viện và nhà máy.

Khi triển khai, cần lựa chọn cáp phù hợp với chiều dài tuyến, bố trí mạng và yêu cầu cấp nguồn PoE của điện thoại. Doanh nghiệp có thể tham khảo danh mục tổng đài IP và điện thoại IP tại LAB Việt Nam để lựa chọn thiết bị phù hợp với quy mô hệ thống và nhu cầu liên lạc.

Hệ thống camera IP CCTV

Trong hệ thống IP CCTV, cáp mạng Cat6 có thể được sử dụng để kết nối camera IP với switch mạng PoE, switch truy cập hoặc hạ tầng mạng trung tâm. Tùy theo kiến trúc hệ thống, dữ liệu video được truyền qua mạng LAN đến đầu ghi NVR hoặc máy chủ quản lý và lưu trữ hình ảnh.

Cáp mạng CommScope Cat6 1427254-6 có lõi đồng đặc 23 AWG và cấu trúc 4 đôi dây xoắn, phù hợp để xem xét cho các tuyến cáp ngang cố định trong hệ thống camera IP nếu đáp ứng yêu cầu thiết kế.

Khi triển khai hệ thống, cần lựa chọn cáp phù hợp với chiều dài tuyến, công suất cấp nguồn PoE và môi trường lắp đặt. Doanh nghiệp có thể tham khảo thêm danh mục camera giám sát của LAB Việt Nam để tìm hiểu các giải pháp camera phù hợp với nhu cầu sử dụng.

Khi triển khai IP CCTV, cần lưu ý:

• Xác định chiều dài từng tuyến cáp và vị trí lắp đặt camera.

• Kiểm tra yêu cầu cấp nguồn PoE, công suất camera và khả năng đáp ứng của switch.

• Lựa chọn cáp phù hợp với môi trường trong nhà hoặc ngoài trời; không mặc định cáp vỏ PVC này phù hợp để đi ngoài trời trực tiếp.

• Phân biệt yêu cầu truyền dẫn dữ liệu với yêu cầu về chống cháy, chống nhiễu và bảo vệ cơ học của công trình.

• Thực hiện kiểm tra, đo kiểm tuyến cáp sau thi công theo yêu cầu nghiệm thu.

Hệ thống IPTV

IPTV là hệ thống phân phối nội dung truyền hình hoặc video qua hạ tầng mạng IP. Cáp mạng Cat6 có thể được xem xét để kết nối các thiết bị như máy chủ IPTV, switch mạng, bộ giải mã IPTV (set-top box) và màn hình hiển thị có kết nối mạng.

Đối với khách sạn, bệnh viện, trường học, khu nghỉ dưỡng và tòa nhà thương mại, hạ tầng IPTV cần được thiết kế phù hợp với số lượng thiết bị đầu cuối, lưu lượng video, kiến trúc mạng và yêu cầu chất lượng dịch vụ.

Khi sử dụng cáp mạng CommScope Cat6 1427254-6 cho hệ thống IPTV, cần lưu ý:

• Tính toán băng thông theo số lượng thiết bị và chất lượng luồng video.

• Thiết kế switch và đường truyền uplink phù hợp với lưu lượng đồng thời.

• Cấu hình VLAN, QoS và các cơ chế quản lý lưu lượng khi kiến trúc hệ thống yêu cầu.

• Kiểm tra chiều dài tuyến, chất lượng đấu nối và kết quả đo kiểm sau lắp đặt.

Cáp mạng là một thành phần của hạ tầng truyền dẫn; hiệu quả của toàn bộ hệ thống IPTV còn phụ thuộc vào thiết bị mạng, máy chủ, phần mềm và thiết kế tổng thể.

Lưu ý khi lựa chọn và thi công cáp Cat6

Để hệ thống mạng vận hành ổn định, cần quan tâm đến cả chất lượng cáp và phương pháp triển khai:

• Xác minh đúng mã sản phẩm: Đối chiếu mã PN 1427254-6 và mã cáp CS31CM trên bao bì, nhãn cuộn và hồ sơ giao hàng.

• Kiểm tra yêu cầu của công trình: Xác định loại vỏ PVC có đáp ứng quy định về môi trường lắp đặt và phòng cháy của dự án hay không.

• Sử dụng phụ kiện tương thích: Lựa chọn patch panel, ổ cắm, đầu nối và phụ kiện đấu nối phù hợp với cáp đồng lõi đặc.

• Thi công đúng kỹ thuật: Hạn chế kéo căng, bẻ gập hoặc làm biến dạng cáp; không tháo xoắn các đôi dây quá mức khi đấu nối.

• Kiểm tra sau thi công: Thực hiện đo kiểm tuyến cáp theo cấp độ nghiệm thu và yêu cầu kỹ thuật của dự án.

Đối với công trình có yêu cầu chứng từ, nên xác nhận trước tài liệu kỹ thuật, xuất xứ, chứng từ chất lượng và hồ sơ tuân thủ cần cung cấp.

Câu hỏi thường gặp về cáp mạng CommScope Cat6 PN 1427254-6

Cáp mạng CommScope PN 1427254-6 dài bao nhiêu mét?

Theo tài liệu kỹ thuật, chiều dài danh định là 304,8 m, tương đương 1.000 ft, thường được gọi là cuộn 305 m.

Cáp CommScope PN 1427254-6 sử dụng lõi đồng hay lõi nhôm?

Tài liệu hãng ghi vật liệu lõi dẫn là đồng trần (bare copper), dạng lõi đặc solid, kích thước 23 AWG.

Cáp CommScope PN 1427254-6 có chống nhiễu không?

Đây là cáp U/UTP, không có lớp chống nhiễu tổng thể bằng kim loại. Khi triển khai, cần đánh giá môi trường lắp đặt và yêu cầu chống nhiễu của hệ thống.

Vỏ cáp PN 1427254-6 là PVC hay LSZH?

Theo tài liệu được cung cấp, vật liệu vỏ là PVC. Không nên thay thế thông tin này bằng LSZH nếu chưa xác minh một mã sản phẩm khác.

Có thể sử dụng cáp này cho hệ thống camera IP và PoE không?

Có thể xem xét sử dụng nếu thiết bị, chiều dài tuyến và yêu cầu thiết kế tương thích. Tài liệu hãng nêu cáp đáp ứng khuyến nghị về cấp nguồn từ xa IEEE 802.3bt Type 4 khi được lắp đặt theo các hướng dẫn được chỉ định. Việc lựa chọn cho từng tuyến vẫn cần căn cứ vào công suất PoE, điều kiện bó cáp và quy định thi công áp dụng.

Mua cáp mạng CommScope Cat6 tại LAB Việt Nam

Khi lựa chọn cáp mạng cho văn phòng hoặc dự án hạ tầng, doanh nghiệp nên xác định rõ mã sản phẩm, quy cách cuộn, yêu cầu kỹ thuật và hồ sơ cần bàn giao trước khi đặt hàng.

LAB Việt Nam cung cấp giải pháp thiết bị hạ tầng mạng và tư vấn lựa chọn vật tư theo nhu cầu triển khai thực tế. Đối với cáp mạng CommScope UTP Cat6 PN 1427254-6, khách hàng có thể liên hệ LAB Việt Nam để xác nhận tình trạng hàng, báo giá theo số lượng và trao đổi yêu cầu hồ sơ kỹ thuật của dự án.

Liên hệ LAB Việt Nam để nhận tư vấn và báo giá cáp mạng CommScope Cat6 PN 1427254-6.
