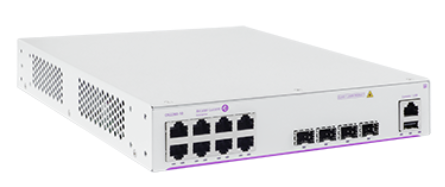

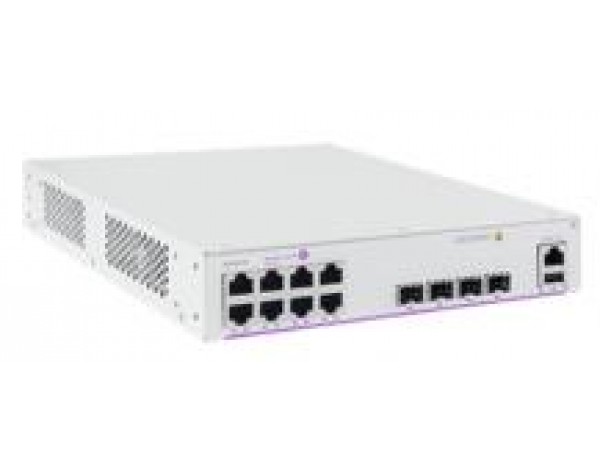

Switch Alcatel-Lucent OmniSwitch OS2260-P10

Tổng quan về OS2260-P10

OS2260-P10 là thiết bị chuyển mạch mạng thuộc dòng Alcatel-Lucent OmniSwitch 2260 của Alcatel-Lucent Enterprise, được thiết kế cho hệ thống mạng doanh nghiệp cần kết nối Gigabit Ethernet, cấp nguồn PoE+ và kết nối uplink quang.

Switch OS2260-P10 được trang bị 8 cổng Gigabit Ethernet PoE+ với tổng công suất cấp nguồn 75W, cùng 4 cổng uplink SFP tốc độ 1Gbps. Thiết bị sử dụng phương thức quản lý WebSmart, cung cấp các tính năng quản trị mạng thông qua giao diện web trực quan, phù hợp với doanh nghiệp vừa và nhỏ, văn phòng, hệ thống camera IP, điện thoại IP và mạng Wi-Fi.

Với thiết kế tích hợp cổng PoE+ và uplink quang, OmniSwitch OS2260-P10 giúp đơn giản hóa hạ tầng kết nối, giảm nhu cầu sử dụng thiết bị cấp nguồn riêng và thuận tiện mở rộng hệ thống mạng.

Alcatel-Lucent OmniSwitch OS2260-P10 mang lại hiệu suất mạng cấp doanh nghiệp đáng tin cậy, bao gồm cả bảo mật mà không phải trả tiền cho các tính năng quản lý mạng nâng cao. Các thiết bị chuyển mạch WebSmart này cung cấp giải pháp thay thế có mức giá thấp hơn so với các thiết bị chuyển mạch được quản lý để kết nối có dây, trong khi vẫn duy trì hiệu suất, Chất lượng dịch vụ (QoS) và khả năng mở rộng bằng cách sử dụng giao diện quản lý web đơn giản hóa.

Những đặc điểm nổi bật của OS2260-P10

• 8 cổng Gigabit Ethernet RJ45 hỗ trợ cấp nguồn PoE+.

• Tổng công suất cấp nguồn PoE: 75W.

• 4 cổng uplink SFP tốc độ 1Gbps.

• Dung lượng chuyển mạch 24Gbps.

• Quản lý thiết bị qua giao diện WebSmart.

• Có cổng USB phục vụ quản lý.

• Thiết kế nhỏ gọn, phù hợp lắp đặt trong hệ thống mạng doanh nghiệp.

​Đặc điểm và tính năng kỹ thuật của OmniSwitch OS2260-P10

8 cổng Gigabit Ethernet PoE+ – Kết nối và cấp nguồn đồng thời

OS2260-P10 được trang bị 8 cổng Ethernet tốc độ Gigabit 10/100/1000Mbps, hỗ trợ công nghệ PoE+.

Với khả năng truyền dữ liệu và cấp nguồn trên cùng một sợi cáp mạng, thiết bị giúp giảm chi phí đi dây điện và đơn giản hóa việc lắp đặt các thiết bị đầu cuối.

Các thiết bị có thể kết nối và nhận nguồn PoE+ từ switch bao gồm:

• Camera IP giám sát.

• Access Point Wi-Fi.

• Điện thoại IP.

• Các thiết bị mạng tương thích PoE/PoE+.

Tổng công suất cấp nguồn PoE của OS2260-P10 là 75W. Khi thiết kế hệ thống, cần tính toán tổng công suất tiêu thụ của các thiết bị đầu cuối để bảo đảm không vượt quá ngân sách nguồn PoE của switch.

4 cổng uplink SFP 1Gbps – Kết nối quang linh hoạt

Một ưu điểm đáng chú ý của Switch Alcatel-Lucent OS2260P10 là được trang bị 4 cổng uplink SFP tốc độ 1Gbps.

Các cổng SFP hỗ trợ triển khai kết nối quang thông qua module SFP tương thích, giúp kết nối switch với hệ thống mạng trục, switch Core hoặc các thiết bị chuyển mạch khác.

Lợi ích của 4 cổng uplink SFP:

• Kết nối quang giữa các tầng hoặc khu vực trong tòa nhà.

• Kết nối đến switch trung tâm của doanh nghiệp.

• Phù hợp với hạ tầng mạng có khoảng cách kết nối lớn.

• Tăng tính linh hoạt khi thiết kế và mở rộng mạng LAN.

​

Việc sử dụng uplink quang còn giúp giảm phụ thuộc vào cáp đồng trong các tuyến kết nối giữa các khu vực.

Dung lượng chuyển mạch 24Gbps

Switch OS2260-P10 có dung lượng chuyển mạch lên đến 24Gbps, đáp ứng nhu cầu truyền tải dữ liệu Gigabit trong các hệ thống mạng văn phòng và doanh nghiệp quy mô vừa và nhỏ.

Khả năng chuyển mạch này hỗ trợ kết nối đồng thời nhiều thiết bị đầu cuối, phục vụ các hoạt động như truy cập Internet, chia sẻ dữ liệu nội bộ, truyền tải hình ảnh camera và sử dụng các ứng dụng doanh nghiệp.

Quản lý mạng WebSmart

Alcatel-Lucent Enterprise OS2260-P10 sử dụng phương thức quản lý WebSmart, cho phép người quản trị cấu hình và giám sát switch thông qua giao diện quản lý web.

Phương thức quản lý này phù hợp với doanh nghiệp cần các chức năng quản trị mạng cơ bản và trực quan, không yêu cầu hệ thống quản lý mạng chuyên sâu như những dòng switch doanh nghiệp cao cấp hơn.

Thông số kỹ thuật Switch Alcatel-Lucent OS2260-P10

Thông số	Chi tiết
Model	OS2260-P10
Dòng sản phẩm	OS2260
Thương hiệu	Alcatel-Lucent Enterprise
Loại thiết bị	Smart Ethernet Switch
Số cổng	8 cổng Gigabit RJ45
Tôc độ	10/100/1000Mbps
Hỗ trợ PoE	PoE+
Tổng công suất PoE	75W
Cổng Uplink	04 SFP
Tốc độc Uplink	1Gbps
Dung lượng chuyển mạch	24 Gb/s
CPU	800MHz
Bộ nhớ Ram	512MB
Bộ nhớ đệm	12MB
Phương thức quản lý	WebSmart
Kích thước (CxRxS)	4,4x21,7x28 cm



Alcatel-Lucent OmniSwitch OS2260 datasheet

Ứng dụng thực tế của Switch OS2260-P10

Với 8 cổng Gigabit PoE+ và 4 cổng uplink SFP, OS2260-P10 phù hợp với nhiều mô hình triển khai hạ tầng mạng.

Hệ thống mạng văn phòng doanh nghiệp

Thiết bị có thể sử dụng để kết nối máy tính, máy in mạng, Access Point Wi-Fi và các thiết bị đầu cuối khác. Các cổng uplink SFP hỗ trợ kết nối về switch trung tâm, giúp tổ chức hệ thống mạng theo từng khu vực hoặc tầng làm việc.

Hệ thống camera IP giám sát

8 cổng PoE+ cho phép kết nối các camera IP tương thích, đồng thời cấp nguồn qua cáp mạng. Uplink SFP hỗ trợ truyền dữ liệu hình ảnh về hệ thống mạng trung tâm hoặc khu vực đặt đầu ghi.

Cần tính toán tổng công suất tiêu thụ của camera để bảo đảm phù hợp với ngân sách PoE 75W.

Hệ thống điện thoại IP và tổng đài nội bộ

OS2260-P10 có thể triển khai làm switch truy cập cho hệ thống điện thoại IP, cung cấp kết nối Ethernet và nguồn PoE+ cho các điện thoại tương thích.

Thiết bị phù hợp với các mô hình tổng đài IP sử dụng điện thoại bàn IP trong văn phòng, trung tâm chăm sóc khách hàng và doanh nghiệp.

Hệ thống mạng Wi-Fi doanh nghiệp

Switch hỗ trợ kết nối và cấp nguồn cho các Access Point tương thích PoE+, giúp đơn giản hóa việc triển khai Wi-Fi tại văn phòng, cửa hàng, trường học và các khu vực làm việc.

Hệ thống mạng nhiều tầng, nhiều khu vực

Nhờ có 4 cổng uplink SFP, OS2260-P10 có thể kết nối quang đến switch trung tâm hoặc các switch tại khu vực khác. Đây là giải pháp phù hợp khi doanh nghiệp cần triển khai hệ thống mạng phân tầng, sử dụng cáp quang làm đường truyền kết nối giữa các khu vực.

Xây dựng hệ thống Smart Home

OS2260-P10 có thể sử dụng làm thiết bị chuyển mạch truy cập trong hạ tầng mạng Smart Home, kết nối các thiết bị nhà thông minh sử dụng Ethernet như bộ điều khiển trung tâm, Access Point, camera IP và các thiết bị IoT tương thích.

Việc tích hợp kết nối Gigabit Ethernet và uplink quang giúp tổ chức hạ tầng mạng cho các hệ thống nhà thông minh, biệt thự, căn hộ cao cấp và công trình nhà ở hiện đại.

Đối với các thiết bị cần cấp nguồn qua Ethernet, 8 cổng PoE+ giúp giảm nhu cầu sử dụng bộ nguồn riêng. Khả năng tương thích và ngân sách công suất cần được kiểm tra theo từng thiết bị.

Xây dựng hệ thống truyền hình IPTV

Trong hệ thống truyền hình IPTV, OS2260-P10 có thể tham gia kết nối các thiết bị mạng như IPTV Set-top Box, máy chủ hoặc thiết bị phân phối nội dung và hệ thống mạng truyền dẫn.

Các cổng Gigabit Ethernet hỗ trợ kết nối thiết bị đầu cuối, trong khi các cổng uplink SFP cho phép kết nối đến switch trung tâm hoặc hệ thống mạng phân phối IPTV.

Khi triển khai IPTV, cần kiểm tra khả năng hỗ trợ VLAN, IGMP Snooping, QoS và các yêu cầu Multicast theo thiết kế hệ thống để bảo đảm chất lượng truyền hình và hạn chế lưu lượng không cần thiết trên mạng.

Xây dựng hệ thống âm thanh thông báo IP-PA

OS2260-P10 có thể được sử dụng trong hạ tầng mạng của hệ thống IP-PA (IP Public Addressing), kết nối các thiết bị âm thanh sử dụng giao thức IP như loa IP, bộ điều khiển trung tâm và các thiết bị quản lý âm thanh qua mạng.

Các cổng Gigabit Ethernet hỗ trợ kết nối thiết bị đầu cuối, còn uplink SFP giúp kết nối hệ thống âm thanh IP giữa các khu vực hoặc về trung tâm điều khiển.

Đối với loa IP hỗ trợ PoE/PoE+, switch có thể cấp nguồn trực tiếp qua cáp mạng nếu thiết bị tương thích. Khi triển khai thực tế, cần kiểm tra công suất PoE, VLAN, QoS và yêu cầu truyền tải âm thanh của hệ thống.

Xây dựng hạ tầng mạng cho khách sạn, trường học và tòa nhà

OS2260-P10 có thể triển khai trong các công trình cần tích hợp nhiều hệ thống trên nền tảng mạng IP như:

• Hệ thống camera IP giám sát.

• Hệ thống điện thoại IP và tổng đài nội bộ.

• Hệ thống Wi-Fi phục vụ khách hàng và nhân viên.

• Hệ thống Smart Home và điều khiển thiết bị.

• Hệ thống truyền hình IPTV.

• Hệ thống âm thanh thông báo IP-PA.

Việc sử dụng uplink quang giúp kết nối switch truy cập với hệ thống mạng trung tâm, hỗ trợ tổ chức hạ tầng mạng tập trung và thuận tiện mở rộng theo nhu cầu sử dụng.

Vì sao nên lựa chọn Alcatel-Lucent Enterprise OS2260-P10?

OS2260-P10 là lựa chọn đáng cân nhắc đối với doanh nghiệp cần một thiết bị chuyển mạch có tích hợp PoE+ và uplink quang trong cùng một thiết bị.

Những lợi ích đáng chú ý:

• Tích hợp PoE+: Giảm nhu cầu sử dụng bộ nguồn riêng cho các thiết bị đầu cuối tương thích.

• Kết nối Gigabit: Đáp ứng nhu cầu truyền dữ liệu trong mạng LAN doanh nghiệp.

• Uplink quang linh hoạt: 4 cổng SFP hỗ trợ kết nối với hệ thống mạng trục.

• Quản lý trực quan: Giao diện WebSmart thuận tiện cho công tác cấu hình và quản trị.

• Tiết kiệm không gian: Thiết kế nhỏ gọn, dễ bố trí trong hệ thống mạng.​

Mua Switch Alcatel-Lucent OmniSwitch OS2260-P10 tại LAB Group

LAB Group cung cấp thiết bị mạng Alcatel-Lucent Enterprise và các giải pháp hạ tầng mạng dành cho doanh nghiệp, văn phòng, trường học, bệnh viện và các tổ chức.

Khi lựa chọn OS2260-P10 tại LAB Group, khách hàng được tư vấn cấu hình thiết bị, phương án kết nối uplink quang, lựa chọn module SFP tương thích và giải pháp triển khai phù hợp với hệ thống mạng thực tế.

Thông tin sản phẩm:

• Sản phẩm: Switch Alcatel-Lucent OmniSwitch OS2260-P10.

• Thương hiệu: Alcatel-Lucent Enterprise.

• Bảo hành: Theo chính sách sản phẩm.

• Đơn vị cung cấp: Công ty Cổ phần Thương mại và Kỹ thuật LAB Việt Nam.

Liên hệ LAB Group để nhận tư vấn kỹ thuật và báo giá Switch OS2260-P10.

Câu hỏi thường gặp (FAQ) về Switch OS2260-P10

OS2260-P10 là thiết bị gì?

OS2260-P10 là switch Ethernet thuộc dòng Alcatel-Lucent OmniSwitch 2260, được trang bị 8 cổng Gigabit Ethernet PoE+, tổng công suất PoE 75W và 4 cổng uplink SFP 1Gbps. Thiết bị sử dụng phương thức quản lý WebSmart.

Switch OmniSwitch OS2260-P10 có bao nhiêu cổng PoE?

OS2260-P10 có 8 cổng Gigabit Ethernet hỗ trợ PoE+, cho phép truyền dữ liệu và cấp nguồn cho các thiết bị tương thích thông qua cáp mạng.

Công suất PoE của Alcatel-Lucent OS2260-P10 là bao nhiêu?

Thiết bị có tổng ngân sách cấp nguồn PoE là 75W. Khi triển khai thực tế, cần tính toán tổng công suất của các thiết bị kết nối để bảo đảm không vượt quá giới hạn này.

Switch OS2260-P10 có hỗ trợ Fast PoE không?

Có. OS2260-P10 hỗ trợ tính năng Fast PoE, cho phép khôi phục cấp nguồn PoE nhanh chóng cho các thiết bị đầu cuối sau khi switch khởi động lại hoặc bật nguồn. Tính năng này giúp rút ngắn thời gian gián đoạn cấp nguồn cho camera IP, điện thoại IP và Access Point Wi-Fi tương thích.

Switch Alcatel-Lucent OS2260-P10 có hỗ trợ Perpetual PoE không?

Có. OS2260-P10 hỗ trợ Perpetual PoE, cho phép duy trì nguồn cấp PoE cho các thiết bị đầu cuối trong quá trình switch khởi động lại phần mềm (software reboot), hạn chế tình trạng thiết bị mất nguồn và phải khởi động lại.

Tính năng này đặc biệt hữu ích đối với hệ thống camera IP giám sát, điện thoại IP và Access Point Wi-Fi cần duy trì hoạt động liên tục.

Lưu ý: Perpetual PoE không bảo đảm duy trì nguồn trong mọi tình huống, chẳng hạn khi switch mất điện hoàn toàn hoặc bộ điều khiển PoE cần khởi động lại.

OS2260-P10 có bao nhiêu cổng uplink quang?

Switch được trang bị 4 cổng uplink SFP tốc độ 1Gbps, hỗ trợ kết nối quang đến switch trung tâm hoặc các thiết bị mạng khác thông qua module SFP tương thích.

OS2260-P10 có phù hợp với hệ thống camera IP không?

Có. Với 8 cổng PoE+, thiết bị có thể kết nối và cấp nguồn cho camera IP tương thích. Tuy nhiên, cần kiểm tra tổng công suất tiêu thụ của camera để bảo đảm phù hợp với ngân sách PoE 75W.

OS2260-P10 có sử dụng được cho hệ thống điện thoại IP không?

Có. OS2260-P10 có thể sử dụng làm switch truy cập cho hệ thống điện thoại IP, hỗ trợ kết nối mạng Gigabit và cấp nguồn PoE+ cho điện thoại IP tương thích.

OS2260-P10 được quản lý bằng phương thức nào?

OS2260-P10 sử dụng giao diện quản lý WebSmart, hỗ trợ cấu hình và quản trị thiết bị thông qua giao diện web.

Switch Alcatel-Lucent OS2260-P10 hỗ trợ bao nhiêu VLAN?

Switch Alcatel-Lucent OS2260-P10 hỗ trợ tối đa 64 VLAN trên mỗi thiết bị theo tài liệu thông số phần mềm AOS 5.2R2. Thiết bị hỗ trợ IEEE 802.1Q và Multiple VLAN Registration Protocol (MVRP), giúp phân chia hệ thống mạng thành các VLAN riêng biệt theo phòng ban, chức năng hoặc nhóm thiết bị.

Tính năng VLAN phù hợp để phân tách mạng máy tính, camera IP, điện thoại IP, Wi-Fi, IPTV và các hệ thống thiết bị mạng khác trong doanh nghiệp.

Switch OS2260-P10 có hỗ trợ quản lý băng thông không?

Có. OS2260-P10 hỗ trợ quản lý băng thông theo luồng dữ liệu (Flow-based Bandwidth Management) và các tính năng QoS (Quality of Service).

Thiết bị cung cấp 8 hàng đợi phần cứng trên mỗi cổng, hỗ trợ phân loại và ưu tiên lưu lượng mạng thông qua các cơ chế Strict Priority Queuing (SPQ) và Weighted Round Robin (WRR).

Các tính năng này giúp quản trị viên kiểm soát và ưu tiên lưu lượng cho những ứng dụng quan trọng như thoại IP, truyền hình IPTV, video và dữ liệu doanh nghiệp.

Switch Alcatel-Lucent OS2260-P10 có hỗ trợ xếp chồng (Stacking) không?

Không. OS2260-P10 không hỗ trợ xếp chồng vật lý (Physical Stacking) nhiều switch thành một Virtual Chassis. Theo tài liệu AOS 5.2R2, số lượng switch vật lý tối đa trong một Virtual Chassis của dòng OS2260 là 1 thiết bị.

Tuy nhiên, có thể kết nối nhiều switch OS2260-P10 với nhau thông qua các cổng uplink SFP hoặc Ethernet để mở rộng hệ thống mạng. Thiết bị cũng hỗ trợ Link Aggregation (LACP) để gộp các đường kết nối tương thích, tăng băng thông và dự phòng đường truyền.
